PN10德标法兰

发布时间：2017-06-13 09:06:19 浏览次

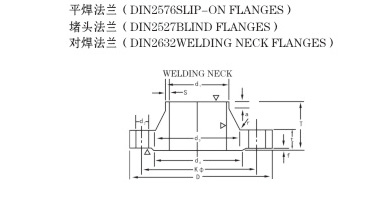

内径			通径					毂				凸面		钻孔				重量
公称通径	d₁	D	t			K	T	d₃	s	r	a≈	d₄	f	螺栓数量	X		d₂	Din2576	Din2632
			对焊	平焊	堵头
10	14	90	14	14	14	60	35	25	1.8	4	6	40	2	4	M12	(1/2*)	14	0.613	0.58
	17 2							28
15	20	95	14	14	14	65	35	30	2.0	4	6	45	2	4	M12	(1/2*)	14	0.675	0.648
	21 3							32
20	25	105	16	16	16	75	38	38	2.3	4	6	58	2	4	M12	(1/2*)	14	0.947	0.952
	26 9							40
25	30	115	16	16	16	85	38	42	2.6	4	6	68	2	4	M12	(1/2*)	14	1.14	1.14
	33 7							45
32	38	140	16	16	16	100	40	52	2.6	6	6	78	2	4	M16	(5/8*)	18	1.66	1.69
	42 4							56
40	44 5	150	16	16	16	110	42	60	2.6	6	7	88	3	4	M16	(5/8*)	18	1.89	1.86
	48 3							64
50	57	165	18	18	18	125	45	72	2.9	6	8	102	3	4	M16	(5/8*)	18	2.51	2.53
	60 3							75
65		185	18	18	18	145	45		2.9	6	10	122	3	4	M16	(5/8*)	18	3.00	3.06
	76 1							90
80		200	20	20	20	160	50		3.2	8	10	138	3	4	M16	(5/8*)	18	3.79	3.70
	88 9							105
100	108	220	20	20	20	180	52	125	3.6	8	12	158	3	8	M16	(5/8*)	18	4.2	4.62
	114 3							131
125	133	250	22	22	22	210	55	150	4.0	8	12	188	3	8	M16	(5/8*)	18	5.71	6.30
	139 7							156
150	159	285	22	22	22	240	55	175	4.5	10	12	212	3	8	M20	(5/8*)	23	6.72	7.75
	168 3							184
200	216	340	24	24	24	295	62	232	5.9	12	16	268	3	8	M20	(3/4*)	23	9.50	11.3
	219 1							235
250	267	395	26	26	26	350	68	285	6.3	12	16	320	3	12	M20	(3/4*)	23	12.50	14.7
	273 1							292
300	318	445	26	26	28	400	68	335	7.1	12	16	370	4	12	M20	(3/4*)	23	14.4	17.60
	323 9							344
350	355 6	505	26	28	30	460	68	385	7.1	12	16	430	4	16	M20	(3/4*)	23	20.6	23.6
	368
400	406 4	565	26	32	32	515	72	440	7.1	12	16	482	4	16	M20	(3/4*)	27	27.9	28.6
	419
500	508 1	670	28	38	34	620	75	542	7.1	12	16	585	4	20	M20	(3/4*)	27	41.1	38.1
	521
600	609 6	780	28			725	80	642	7.1	12	18	685	5	20	M27	(1*)	30
	622
700	711 2	895	30			840	80	745	8.0	12	18	800	5	24	M27	(1*)	30
	720
800	812 8	1015	32			950	90	850	8	12	18	905	5	24	M30	(11/8*)	33
	820
900	914 4 920 1016 1 1020	1115	34			1050	95	950	10.0	12	20	1005	5	28	M30	(11/8*)	33

1000		1230	34			1160	95	1052	10	12	20	1110	5	28	M33	(11/4*)	36
